插床與刨床的區別：

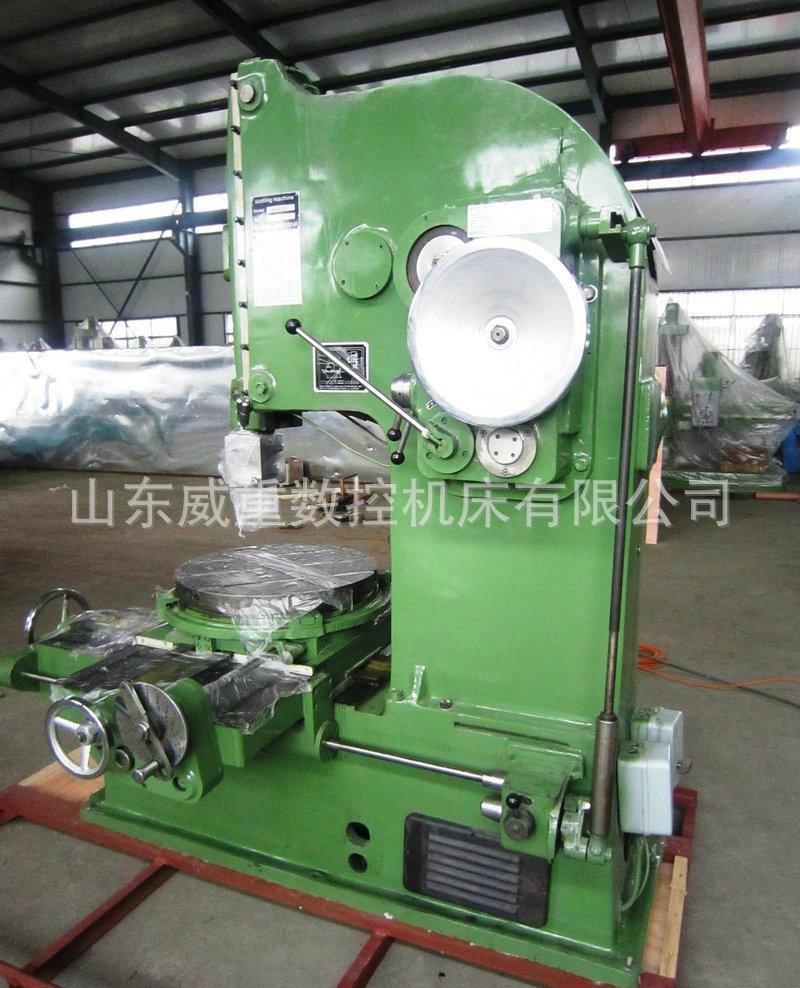

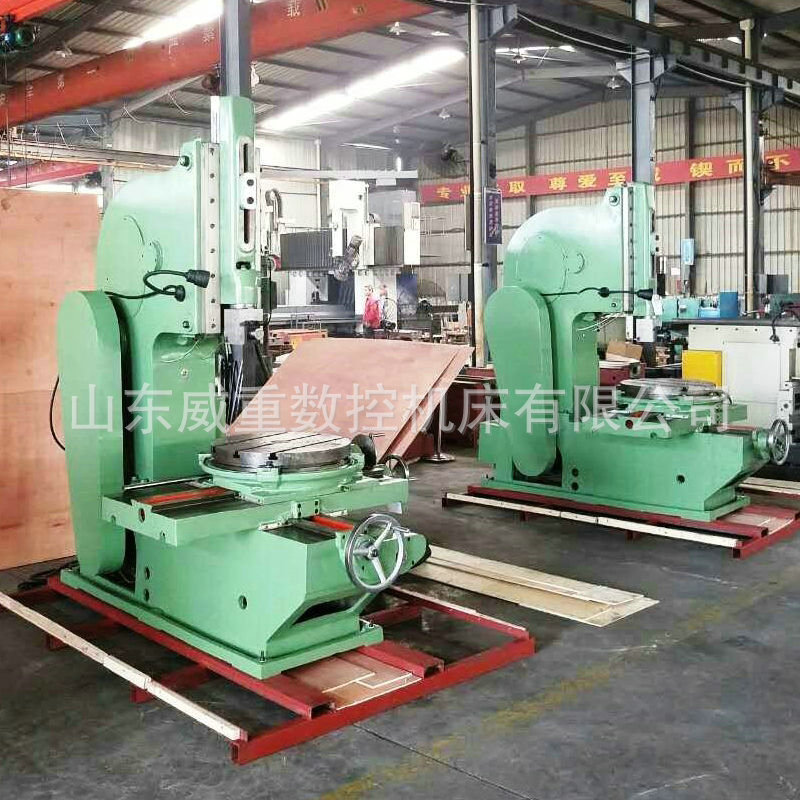

利用插刀的豎直往復運動插銷鍵槽和型孔的直線運動機床。插床與刨床一樣，也是使用單刃刀具(插刀)來切削工件，但刨床是臥式布局，插床是立式布局。插床多用于單件或小批量生產中加工內孔鍵槽或花鍵孔，也可以加工平面、方孔或多邊形孔等，在批量生產中常被銑銑床或拉床代替。但在加工不通孔或有障礙臺肩的內孔鍵槽時，就只有利用插床了。插床的滑枕帶著刀架沿立柱的導軌作上下往復運動，裝有工件的工作臺可利用上下滑座作縱向、橫向和回轉進給運動。鍵槽插床的工作臺與床身聯成一體，從床身穿過工件孔向上伸出的刀桿帶著插刀邊做上下往復運動，邊做斷續的進給運動，工件安裝不像普通插床那樣受到立柱的限制，故多用于加工大型零件(如螺旋槳等)孔中的鍵槽。
|
型號 |
B5020 |
B5032 |
|
滑枕最大行程 |
220mm |
340mm |
|
最大插銷長度 |
200mm |
320mm |
|
工件最大加工尺寸(長×寬) |
500×200mm |
600×320mm |
|
工件最大重量 |
400kg |
500kg |
|
最大切削力 |
7500N |
7500N |
|
滑枕每分鐘往復次數 |
32.50.80.125 r.p.m |
20,32,50,80 r.p.m |
|
滑枕垂直調整距離 |
230mm |
315mm |
|
滑枕傾斜角度 |
0-8° |
0-8° |
|
刀頭支承面至床身前壁間距離 |
485mm |
600mm |
|
插刀最大尺寸(長×寬) |
25×40mm |
25×40mm |
|
工作臺直徑 |
500mm |
630mm |
|
工作臺面至滑架下端間距離 |
320mm |
490mm |
|
工作臺最大縱向移動距離(機動/手動) |
400/450mm |
480/620mm |
|
工作臺最大橫向移動距離(機動/手動) |
450/500mm |
480/560mm |
|
工作臺縱橫機動進給范圍 |
0.08-1.21mm |
0.08-1.21mm |
|
工作臺回轉進給范圍 |
0.052-0.783mm |
0.052-0.783mm |
|
主電機功率 |
3KW |
4KW |
|
機床輪廓尺寸(長×寬×高) |
1916×1305×1995mm |
2261×1495×2245mm |
|
機床重量(約) |
2200kg |
3000kg |
